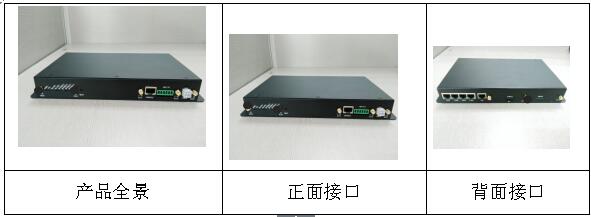

高端車載WIFI路由器

（出廠標配）：

CM520-62W

WCDMA

ü

ü

ü

ü

CM520-62S

TD-SCDMA

ü

ü

ü

ü

CM520-62E

EV-DO

ü

ü

ü

ü

CM520-62T

5模4G

ü

ü

ü

ü

CM520-62F

全網通

ü

ü

ü

ü

CM520-62H

HSPA+

ü

ü

ü

ü

GPS版高端車載WIFI路由器：

CM520-6BW

WCDMA

ü

ü

ü

ü

ü

CM520-6BS

TD-SCDMA

ü

ü

ü

ü

ü

CM520-6BE

EV-DO

ü

ü

ü

ü

ü

CM520-6BT

5模4G

ü

ü

ü

ü

ü

CM520-6BF

全網通

ü

ü

ü

ü

ü

CM520-6BH

HSPA+

ü

ü

ü

ü

ü

車載電源接口

車載電源接口：獨有的車載電源接口設計，牢固不松脫

金屬外殼設計

工業級金屬外殼設計，消除火災隱患

監控手段

帶I\O端口，檢測和報警車輛故障,GPS車輛定位

工業級CPU

工業級ARM高性能嵌入式處理；擁有兩個Krait 300 CPU核心，主頻最高1.4GHz，集成兩個多線程的網絡加速器引擎，頻率最高730MHz，可處理最高5Gbps的數據吞吐量

工業級無線模塊

采用工業級無線模塊，抗干擾強，傳輸穩定

實時操作系統

采用Linux操作系統，帶內存管理單元，實時性強，功能升級快，系統穩定，帶完善TCP/IP協議棧

強化電路板

PCB采用遵循20H和3W原則，同時公司所有產品電路板都采用高品質材質來生產，確保板材的穩定可靠

工業級元器件

整機元器件采用嚴格篩選的工業級元器件來生產

工業級電源

寬壓電源設計，電源適應范圍為DC7V - DC32V，內置電源反向保護和過壓過流保護

電磁防護

以太網接口內置1.5KV電磁隔離防護

抗干擾設計

采用金屬外殼，屏蔽電磁干擾，系統保護等級IP31；天線帶防雷設計；系統超低溫和超高溫設計；特別適合在環境惡劣的工業環境下使用

車載電源接口

車載電源接口：獨有的車載電源接口設計，牢固不松脫

在線維持專利技術

智能防掉線，在線檢測，在線維持，掉線自動重?fù)埽�異常自動�?fù)位，確保設備永遠在線

三層系統保護

在原來兩級（軟件保護+CPU內置看門狗WDT保護）系統保護的基礎上，增加一級系統虛擬值守VWM（Virtual Man Watch）檢測保護功能，確保系統穩定可靠

UIM/SIM卡ESD保護

1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護

串口ESD保護

串口RS232內置15KV ESD保護

金屬外殼

采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP31；特別適合于環境惡劣的工業控制領域

無線模塊

所有無線模塊都有通過CGD認證或者FCC認證或者CE認證

高速處理CPU

采用高速ARM的工業級CPU，可以更加高速地處理各種協議數據轉換；解決了業內“假在線”、“假死機”、“當機”等疑難問題

超大內存

DDR3容量4-16Gbits,有超大的內存來緩存客戶發送數據，同時接收超大數據包，數據不丟失

內存管理MMU

新款CPU 帶內存管理MMU，可以防止系統內存異常問題導致的系統不穩定現象

完善的協議棧

系統采用了完善的TCP/IP協議棧，使網絡通信性能優異，掉線概率極大降低

EMC性能優異

通過電力3000V電擊測試，特別適合在工業領域環境惡劣下使用；通過CE認證，ROSH認證，3C認證，電信設備入網認證，鐵道部CRCC認證；

上

網

功

能

單3/4模塊撥號、雙4G模塊撥號，全網通模塊，支持LTE-TDD、LTE-FDD、TD-SCDMA、WCDMA、EVDO、GPRS、CMDA2000制式網絡撥號，支持APN/VPDN網絡撥號，智能防掉線，支持在線檢測，在線維持，掉線自動重?fù)埽�確保設備永遠在線

有線接入，支持靜態ip上網、DHCP客戶端、PPPOE撥號

WIFI客戶端模式

有線為主，無線為輔工作模式

交換機工作模式

雙活路工作模式，雙活路工作模式一路用有線通信，一路用無線撥號通信，把局域網分成兩個網段，一個網段走有線，一個走無線，同時實現雙鏈路備份工作。

支持mwan3帶寬疊加功能

局

域

網

功

能

4個LAN局域網1000M網口。

雙wifi模塊，2.4G/5G可設置切換，支持802.11a/b/g/n/ac標準協議，支持接入點AP、客戶端client、點對點Ad-Hoc、接入點AP(WDS)、客戶端client(WDS)、靜態WDS工作模式。

全網通模塊，支持LTE-TDD、LTE-FDD、TD-SCDMA、WCDMA、EVDO、GPRS、CMDA2000制式網絡撥號，支持APN/VPDN網絡撥號

Vlan功能，劃分多個局域網段

支持dnsmasq功能，實現 DNS服務器、DHCP服務器

高

級

功

能

支持端口映射NAT功能和DMZ主機，如SNAT，DNAT

支持靜態路由配置

支持TCP/IP，UDP，ICMP，SMTP，HTTP，POP3，OICQ，TELNET，F(xiàn)TP等協議

支持ntp網絡時鐘

支持IPTABLES防火墻，包過濾功能

支持QOS網絡質量管理

支持動態DDNS：支持花生殼、88IP和dyndns域名服務商

支持花生殼內網版

支持上網緩存功能，節約通信流量減少負荷節約費用

支持網絡限速、IFTOP流量監控，QOS網絡質量管理，用戶應用過濾功能

VPN

功

能

支持PPTP 客戶端功能,PPTPD服務端功能

支持L2TP 客戶端功能,L2TPD服務端功能

支持OPENVPN功能

支持IPSEC功能

支持N2N功能

設

備

管

理

本地web管理，從局域網默認配置192.168.9.1:9999進入配置頁面

本地固件升級，可根據需要選擇是否保存配置參數

支持SSH管理，方便易用的控制臺shell交互環境

支持串口本地軟件升級

方便易用的COM及SYSLOG系統診斷，調試功能

系統狀態查看，查看當前設備工作狀態、各個工作網口的數據上下行數據包數量、vpn工作狀態等

支持3路控制輸出；可以控制車輛熄火等；（非標配需定制）

  公

共

Wifi

運

營

功

能

支持WIFI嗅探功能，嗅探終端的MAC上報到平臺分析統計

支持用戶URL抓取，上報到平臺分析統計

支持本地廣告推送功能

支持如影隨形廣告功能

支持精準廣告推送功能

支持本地web服務器，內嵌nginx+php+mysql服務

支持站點更新多媒體功能，車輛到達站點利用站點的wifi進行更新多媒體資源，節省4G流量，也加快更新速度，支持?jǐn)帱c(diǎn)續傳功能

支持wifidog portal功能、支持短信、密碼、微信、微博、qq認證方式。

遠

程

平

臺

管

理

遠程設備狀態查看

遠程設備參數批量配置

遠程設備固件批量升級

遠程設備多媒體批量更新

遠程設備認證方式修改

遠程設備分組管理、流量控制

遠程設備數據上報分析統計報表

存儲

方式

支持一張TF卡，最大可達256G

支持一個SSD固態硬盤，最大可到2T

定位  功能

支持GPS/北斗定位（非標配，采購時需額外告知）

產品出廠配置默認參數，客戶只需修改個別參數甚至不需要做任何參數修改，就可以實現快速使用設備

圖形化配置工具：完善的圖形化配置工具，提供快速配置功能，實現客戶快速配置；提供批量配置功能，實現批量設備的配置

產品說明書提供快速配置說明，可以快速使用設備

檢查軟件：提供SYSLOG日志輸出功能，可以用于參考設備工作日志，協助分析異常時原因；通過串口調試軟件，提供不同的調試等級輸出，方便客戶查看各種信息，快速定位問題

WIFI模塊

802.11b/g/n 雙頻3×3 MIMO（450Mbps）

802.11 ac 雙頻3×3 MIMO（1.3Gbps）

WIFI工作頻段

802.11b/g/n  2.412~2.472GHz，13個信道（3個非重疊信道）

802.11a/n  5.180～5.825 GHz

WIFI輸出功率

整機23dBm

MTBF

≥100,000小時

用戶數量

單頻支持同時150個用戶接入，雙頻支持同時253個用戶接入。

安全參數

支持64/128位WEP加密；

支持WPA-PSK/WPA2-PSK認證類型

支持TKIP、CCMP/AES加密算法；

傳輸距離

室外無阻攔/空曠，覆蓋范圍可達150米

模塊

采用工業級GPS/北斗模塊

接收機類型

接收全球定位系統， 50個頻道， L1的頻率，1.023兆赫芯片速度， C / A碼1.023兆赫芯片速度；

支持 SBAS:WAAS,EGNOS,MSAS,兼容GALILEO

定位精確度

Position：2.5m CPE   SBAS:2.0m CPE

速度精度

速度精度 < 0.01米/秒（高速）<0.01° (heading)，（ 50 % @ 30米/秒）

時間精度

1微妙同步GPS時間

捕捉時間

冷啟動：27S；輔助啟動:<3秒；熱啟動：<1秒

數據格式

NMEA-1083,SiRD二進制

輸入信息

NMEA,SiRF二進制 高度/位置/日期/時間

輸出信息

NMEA-0183,SiRF二進制，GGA GSA GSV RMC VTG GLL

秒脈沖輸出

1pps精度±1us

導航數據更新速率

5Hz

靈敏度

跟蹤：-162dBm;冷啟動：-147dBm;熱啟動：-156dBm

無線模塊

采用工業級無線模塊

標準及頻段（支持國外頻段）

LTE TDD:   Band 38/39/40/41

LTE FDD:   Band 1/2/3/4/5/7/13/17/25

TD-SCDMA:  Band 34/39

GSM:       Band 2/3/8

UMTS:      Band 1/5

編碼方案

LTE/UMTS/HSPA+/DC_HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GSM

通信帶寬

(DL:下載速率、UL上傳速率)

LET TDD:   DL 61Mbps/UL 18Mbps

LET FDD：  DL 100Mbps/UL 50Mbps

DC_HSPA+:  DL 42Mbps/UL 5.76Mbps

HSPA+:     DL 28Mb/s(Category 18)

HSdPA:     DL 14.4Mb/s(Category 8)

HSUPA+:    DL 42Mbps/UL 5.76Mbps

WCDMA CS:  DL 64kbps/UL 64kbps

WCDMA PS:  DL 384kbps/UL 384kbps

EDGE:      DL 237Kbps/UL 118Kbps

GSM:       DL 171Kbps/UL 171Kbps

發射功率

WCDMA/HSDPA: 24dBm

LET: 23 dBm

接收靈敏度

<-109dBm

功能支持

支持?jǐn)?shù)據、語音、短信和傳真

聯通3G  無線技術參數

無線模塊

采用工業級無線模塊

標準及頻段

支持HSPA+/UMTS/HSDPA/WCDMA 850/900/1900/2100MHz

雙頻EGSM 850/900/1800/1900MHz

支持GPRS/EDGE CLASS 1/2

編碼方案

HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GPRS/CSD

通信帶寬

HAPA+:        DL 21Mbps/UL 5.76Mpbs

HSDPA/HSUPA： DL 7.2Mbps/UL 5.76Mbps

WCDMA：       DL 384Kbps/UL 384Kbps

EDGE:         DL 237Kbps/UL 118Kbps

GPRS：        DL 85.6kbps/UL 85.6kbps

CSD:          UL 14.4kbps

發射功率

<24dBm

接收靈敏度

<-109dBm

功能支持

支持?jǐn)?shù)據、語音、短信和傳真

移動3G  無線技術參數

無線模塊

采用工業級無線模塊

標準及頻段

TD-SCDMA：2010~2025MHz

GSM/GPRS/EDGE：850/900/1800/1900MHz

支持3GPPclass B

編碼方案

TD-SCDMA/HSDPA/HSUPA/EDGE/GPRS模式

通信帶寬

DL 2.8Mbps/UL 384Kbps

發射功率

<24dBm

接收靈敏度

<-108dBm

功能支持

支持?jǐn)?shù)據、語音、短信和傳真

電信3G  無線技術參數

無線模塊

采用工業級無線模塊

標準及頻段

支持IS-95 A/B, CDMA2000 1XrTT,and 1X EV-DO(Revision 0 and A)

800MHz單頻，可選800/1900MHz雙頻，450MHz單頻

編碼方案

IS-95 A/B, CDMA2000 1XrTT,and 1X EV-DO模式

通信帶寬

上行速率 (up to 3.1Mbps) 上行速率 (up to 1.8Mbps)

發射功率

<23dBm

接收靈敏度

<-107dBm

功能支持

支持?jǐn)?shù)據、語音、短信和傳真

CPU

工業級高性能ARM嵌入式處理器CPU，主頻1.4Ghz(雙核)，副頻733Mhz(雙核)

MMU

CPU帶MMU內存管理單元，可以防止內存溢出導致系統的異常

FLASH

NOR FLASH 256Mbit，有足夠大的存儲空間來存放程序和數據

DDR3

內存支持32bit DDR3 4G-16Gbits，有足夠大的緩存來提高系統運算速度

TF卡

支持最高256G TF卡，可以存放上千部音樂和電影

SSD固態硬盤

支持最高2T大容量固態硬盤，可存儲資源更加豐富

操作系統

采用Linux操作系統，帶內存管理單元，實時性強，功能升級快，系統穩定；

表容量

MAC表：1000

ARP表：1000

路由表：256

NAT會話數：20000

業務容量

最大無線關聯用戶數：每頻點100

并發用戶數：254

路由轉發（不啟用NAT）：90Mbps

路由轉發（啟用NAT）：70Mbps

WAN口

1個10/1000M自適應WAN口，內置隔離，支持自動翻轉（Auto MDI/MDIX）；

支持PPPOE

以太網口

4個10/1000M自適應LAN口，支持自動翻轉（Auto MDI/MDIX）；

內置1.5KV電磁隔離保護

串口

1個RS232

數據位：7、8位

停止位：1、2位

校驗位：無校驗、奇校驗、偶校驗

波特率：300bps - 115200bps

流控：無流控

I/O口

支持3路由I/O口，可以應用于車輛檢測和控制。此功能非標配，需要定制。

指示燈

電源指示燈；

SYS系統指示燈；

鏈路1在線狀態指示燈；

鏈路1無線信號指示燈；

鏈路2在線狀態指示燈；

鏈路2無線信號指示燈；

天線接口

標準SMA陰頭天線接口，特性阻抗50歐；

可以選配1M/3M/5M/10M的天線延長線，滿足不同使用場合需要

UIM卡接口

1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護

電源接口

航空頭接口或者車載接口

RESET按鍵

恢復出廠設置按鍵

供電電壓

寬電壓設計，DC 6V - DC 32V電源都可以直接給設備供電；

同時內置電源反向保護和過壓過流保護

標配電源

DC9V/1.5A

通信電流

通信時平均電流：390mA@+9VDC；

登網瞬間峰值電流：1.0A@+9VDC

待機電流

待機平均電流：< 56mA@+9VDC

動車供電系統

110V支持/汽車取電/220V適配器取電

尺寸

228(寬)mm×35(高)mm×144(深)mm（不包括天線及固定件）

重量

1.02kg

天線

8個RP-SMA

供電

峰值功耗≤12W  平均功耗9W

電源適配器12V DC，+/-10%

溫度

工作溫度：-35℃～75℃

擴展工作溫度：-40℃～80℃

存儲溫度：-40℃～85℃

濕度

工作濕度：5%～95% （非凝結）

存儲濕度：0%～100% （非凝結）

防護等級

IP31

認證

CCCI認證

POWER電源指示燈

電源指示燈亮

設備電源正常

電源指示燈滅

設備未上電

SYS系統指示燈

系統指示燈閃爍

有程序運行

系統指示燈滅

沒有程序運行

Online1

（SIM卡1）

Online1指示燈亮

設備已登錄網絡

Online1指示燈滅

設備未登錄網絡

Online2

（SIM卡2）

Online2指示燈亮

設備已登陸網絡

Online2指示燈滅

設備未登錄網絡

信號指示燈1

信號指示燈1-1滅，信號指示燈1-2滅

Sim卡1的信號<12

信號指示燈1-1亮，信號指示燈1-2滅

Sim卡1的信號≥12且<25

信號指示燈1-1亮，信號指示燈1-2亮

Sim卡1的信號≥25

信號指示燈2

信號指示燈2-1滅，信號指示燈2-2滅

Sim卡2的信號<12

信號指示燈2-1滅，信號指示燈2-2滅

Sim卡2的信號≥12且<25

信號指示燈2-1滅，信號指示燈2-2滅

Sim卡2的信號≥25
